Zy-gy190
Zhangyun

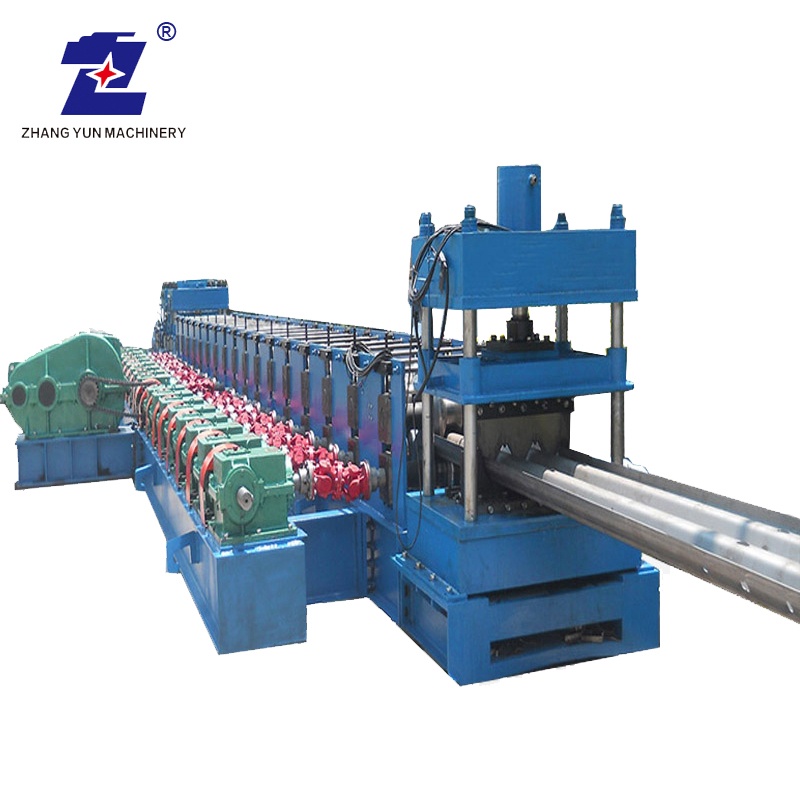

Spécifications techniques
1. Decoiler
Avec deux pinces bombardées électriques coniques et sa capacité de charge est de 8 tonnes. Le diamètre intérieur du matériau de rouleau est d'environ 500 à 600 mm, le diamètre maximal de la bobine d'acier est de 1800 mm. La puissance du moteur de la pince est de 2,2 kW avec un moteur normal à 4 pôles. Adoptez le réducteur de vitesse ZQ250, son rapport de vitesse est de 31: 5.
2.lante
Niveleur à sept rouleaux muraux avec pincement à deux rouleaux et nivellement à cinq rouleaux. Le diamètre du rouleau de nivellement est de 110 mm. La machine de mise à niveau avant et après avoir un rouleau de guidage vertical. Port d'entrée d'alimentation équipé de rouleaux de pincement.
Matériau: 40Cr, dureté trempée: HRC48 ° ~ 52 °, puissance du moteur: 7,5 kW, moteur normal 6 pôles, réducteur ZQ350Speed, rapport de vitesse: 20:49, 7200 frein à pare-chocs.
3.Prançant
Adoptez YL32-315 Machine de poinçonnage hydraulique à quatre colonnes et la puissance de moteur hydraulique de la station est de 22 kW. Un ensemble de plaques de garde-généralistes de deux ondes poinçonnant une matrice de coupe, une conception et un processus, principalement selon les dessins de conception des utilisateurs. Le matériau des inserts de moule et de la puce de plongeur est l'acier allié CR12MOV. La machine à poinçonner avant et après équipé d'un rouleau de guidage réglable. (Matériau du rouleau de guidage: CR12MOV, dureté: HRC58º ~ 60º) En plus, il est également équipé d'un ensemble de lame de rechange et de piquet de piston.
4. Mécanisme de matériau d'alimentation 4.rapid
Il a deux paires de mangeoires et nécessite que deux deviennent un.
Pincez automatiquement, Puissance du moteur: 2,2 kW, réducteur de vitesse ZQ250, compression à la main
Appareil de mesure de longueur 5.Photoélectrique
Numéro: Deux paires, longueur de coupe: 4320mm, précision de la longueur <± 3,0 mm
6. Moteur de formage principal
Cette unité comprend 11 procédés de moulage avec une structure de voûte ouverte indépendante.
La largeur de propagation mécanique: 550mm.
Matériel d'arche: HT200, tempéré.
La taille de la colonne de la section: 80 x 70, avec une résistance suffisante et une assurance qualité fiable. Numéros de rouleaux de guidage verticaux: 3
Diamètre du rouleau du rouleau de guidage vertical: 80
Matériau: 40Cr acier, trempé et trempé.
Type de roulement: Surface fixe 7216, Règlement 32216, chacune a 4.
Nombre de boîte de vitesse à double axe: 1
Nombres de boîte de vitesse de transmission à arbre unique: 9
MODULUS BELVE: M = 9
Matériau de la boîte de vitesse: HT200.
Puissance hôte: 45kw r, régulation de vitesse électromagnétique,
Réducteur de vitesse: ZQ650
Ratio de vitesse: 48.57
Utilisez un lecteur à double chaîne de 1 pouce entre le boîtier de transmission; L'arbre de transmission universel entre les arbres à rouleaux et le type d'arbre de transmission universel IS140-275. Utilisez un lecteur de chaîne double de 1,5 pouce entre le réducteur de vitesse.
7. Moule de formage
Un ensemble de rouleaux de plaque de protection de deux vagues formant la matrice, conçue et traitée selon la norme nationale. Le matériau est GCR15 et la dureté de trempe globale est HRC58 ° ~ 62 °.
8. Plate-forme de réception
Station de réception de matériau de type rouleau, 5m de longueur, 6 # acier soudé.
9. Système de contrainte
Système de contrôle commun. Peut contrôler manuellement et automatiquement l'harmonie de différentes parties de toute la chaîne de production.
10.Trothers
La puissance totale de l'équipement est de 78,9 kW, avec une largeur de 30000 mm * de 4000 mm *. La hauteur de roulement maximale est de 85 mm, l'épaisseur de roulement maximale est de 4,0 mm et la vitesse de roulement maximale est de 3 ~ 12 m / min. Les matériaux structurels du siège de la machine de soudage doivent satisfaire aux exigences, le soudage doit être à la hauteur de la norme nationale. L'équipement après le nettoyage de la rouille doit être d'abord recouvert de peinture anti-rouille spéciale en acier recouvrant de manière exhaustive, puis recouverte d'une couche de finition de haute qualité. La partie rotative doit être divisée par une couleur d'avertissement.
Bienvenue à visiter notre usine Zhangyun Machinery
Toute exigence, pls ajoutez my wechat / whatsapp: 0086 15262329042
